管道用阻尼器是，是借助特殊的閥門控制液壓缸活塞移動，以抑制管道及設備受周期性載荷或沖擊性載荷影響的阻尼裝置。其性能特點用：“剛?cè)岵?jì)”來概括。所謂“柔”：在管道處于正常工作狀態下，它能夠適應管道因介質冷熱變化而引起的緩慢移動而對管道幾乎不產生阻尼。所謂“剛”：即管道在特殊工況下（如：地震、水錘、氣錘、安全閥排氣、破管等）管道受到瞬間沖擊時，阻尼器即成為近似剛性機構來支撐管道，沖擊載荷的振動能量可以迅速吸收并傳遞，從而減小管道的沖擊振幅，達到緩沖、控振動的要求。我公司管道阻尼器可廣泛用于火電廠、核電廠、煉鋼廠、石油化工管道、重要設備及主承載梁的抗震。以下為我單位阻尼器的優點：
1. 主要零部件采用奧氏不銹鋼材料，防腐性能好，適用于各種惡劣工況及氣候條件；
2 外形簡潔、結構緊湊，且呈對稱結構，安裝空間小，受力更加合理；
3 阻尼力大，且動態響應時間短；
4 摩控阻力小，一般低于額定載荷的 1％ -2％；
5. 阻尼器頭部，尾部鉸接采用關節軸承，允許有 ±6 的擺動角；
6. 采用彈性阻尼體和國外特殊密封介質，性能穩定，密封壽命長；
7. 可在 120℃溫度下連續工作，短時工作穩度可達 218℃。
工作原理及性能特點：管道用阻尼器分為抗振動型阻尼器（ZN 型）與抗安全閥排汽型阻尼器（ZNF 型）兩種。
抗振動型阻尼器工作原理：
（1）當管道產生非破壞性緩慢位移時（如熱脹冷縮），阻尼器輸出很小的阻尼力，約為額定載荷的 1 ～ 2％，以保證管道的柔性空間。
（2）當管道受到破壞性沖擊（如水錘、汽錘、地震等）產生快速位移并達到一定速度時，阻尼器的速度閥關閉，阻尼器活塞的運動速度驟降，阻尼力迅速增大至額定載荷。特殊結構的活塞及精巧設計的阻尼腔結構與高粘性阻尼介質瞬間產生極大的摩擦力使沖擊動能迅速轉化為熱能釋放，使管道位移有效減小，保護其不會因突發沖擊而破壞。
（3）由于彈性阻尼材料具備可壓縮性，并具有強粘彈性的特征，在極小的位移內即可產生等同于大功率彈簧產生的彈性勢能，因此對于普通液壓阻尼器無法解決的風載等高幅低頻振動以及外部干擾引起的高頻、低幅振動，均可起到明顯的減振作用，具備彈簧拉桿和液壓阻尼器共同使用所產生的雙重效果。減振有效。頻幅范圍為 0.5Hz ～ 35Hz。
抗安全閥排汽反力型阻尼器工作原理：
由于該應用的特殊性，要求在安全閥排氣時阻尼器能夠迅速達到剛性構件的效果，排氣結束后管道能自由回復到原位置。因此阻尼器腔內的阻尼體材料被完全預壓縮，分子粘度極高，并設有單向閥機構。當安全閥排汽時，阻尼器的單向閥迅速關閉，其阻尼力迅速增加到額定載荷，阻尼器活塞的運動速度迅速降為零，產生等效于剛性機構的連接效果，保護管道免受破壞。安全閥排氣結束后，在管道彈性回復力的作用下阻尼器反向運動，單向閥開啟，此時阻尼器反力很小，使管道能迅速?gòu)?fù)位。

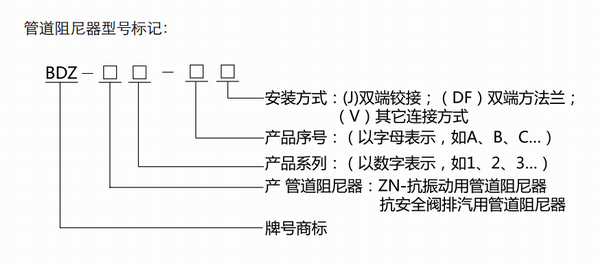

訂貨時，如果您有“阻尼器吊點圖紙或者阻尼器的型號標記”，我們會按圖紙直接給您供貨，并提供相關專業意見和建議。

為方便選型，用戶也可提供以下幾個方面的基本信息

1.阻尼器的用途。是用于承受沖擊振動（水錘、汽錘、風載、地震等)，還是承受安全閥排汽等的單向沖擊力；

2.阻尼器吊點的工作載荷。此載荷為動載荷而非靜載荷，也非此吊點的結構載荷；

3.要保護的管道或設備的熱位移大小，以及方向；

4.管道的外徑，保溫層厚度，管道溫度等；

5.安裝長度。設備到生根部件間的距離；

1、行程的選擇

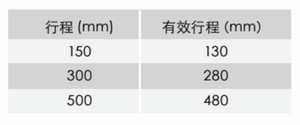

根據要保護的管道（設備）相對生根部的熱位量(冷態到熱態的位移量加上其它不規則位移)，計算其引起阻尼器的軸向位移量，使計算得到的數據小于表中的有效行程。且單邊應至少留有10mm。富余量。例如：150行程的阻尼器有效行程為130mm。

2、額定載荷的選擇

阻尼器安裝部位的載荷為動載荷而非靜載荷，，選型時應使計算出的動載荷小于產品選型表1中的額定載荷；當阻尼器用于控制管道的軸向振動時，一般考慮沿管道軸向平行安裝兩臺阻尼器，因無法保證兩臺阻尼器在工作狀態下能同步響應，故單臺阻尼器的載荷應按該吊點工作載荷的75%選用

3、與管道連接型式的選擇

a)銷連接：適用于可以將銷座組件焊接在被保護的管道或設備上；

b)管夾連接：適用于可安裝限位管夾的管道。

4、功能選擇

A.若是用于承受管道的沖擊振動（水錘、汽錘、風載、地震等），選用抗振動型（ZN型）阻尼器；

B.若是用于承受安全閥排汽反力等單方向的沖擊力，選用抗安全閥排汽反力型（ZNF型)阻尼器。

5、管夾材料的選擇根據管道傳輸介質的工作溫度確定管夾材料。

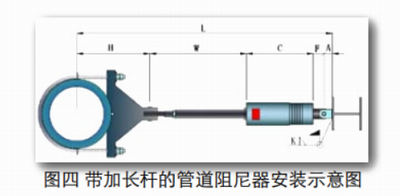

6、加長桿型號的選擇加長桿適用于連接距離較大的場合，加長桿W的計算如下：

a)若頭部尾部均為銷連接，則加長桿長度W=L-F-2A-C中值±(熱位移量/2)

b)若頭部為管夾，尾部為銷連接，則加長桿長度W=L-F-A-H-C中值±(熱位移量/2)

注：

①當阻尼器受拉時，熱位移量取“+”，：當阻尼器受壓時，熱位移量取“-”。

②對于需用管夾安裝的情況，我們將根據阻尼器的選型及實際工況專門設計合適尺寸與材料的管夾。
